De buis wordt (meestal) vanaf het maaiveld gevuld met betonmortel.
Betonpalen met heiende, ingebrachte hulpbuis
Deze grondverdringende betonpalen worden vervaardigd met behulp van een tijdelijke stalen hulpbuis die heiend wordt ingebracht, ook wel vibropalen genoemd.
De vibropaal is geschikt bij een grote variatie in bodemgesteldheid
De stalen hulpbuis is voorzien van een voetplaat (1). Nadat de buis de gewenste diepte heeft bereikt, wordt gecontroleerd of de buis droog, vrij van grond en vrij van verontreiniging is (2). Vervolgens wordt de wapening aangebracht (3). De buis wordt (meestal) vanaf het maaiveld gevuld met betonmortel (4). De hulpbuis wordt heiend uit de grond getrokken waarbij de voetplaat achterblijft in de grond (5,6).

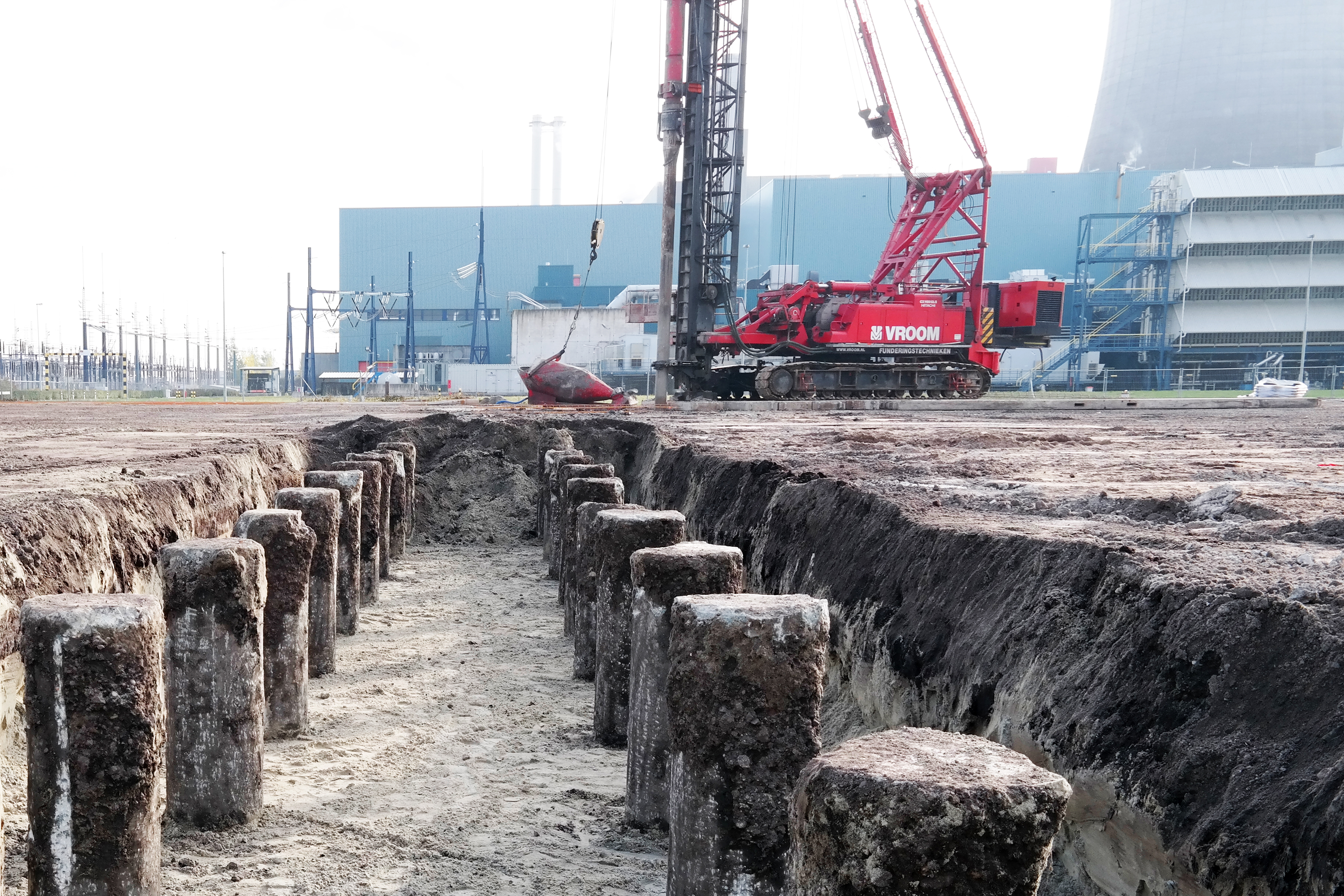

Grondverdringende betonpaal met stalen hulpbuis die na het beton storten weer uit de grond wordt getrokken.
Voordelen vibropaal:
- Grondafvoer is niet nodig.
- Door te kalanderen komt tijdens het heien informatie over de grond beschikbaar. Bij kalendering wordt het aantal heislagen gemeten dat nodig is om de buis 0,25 m te laten zakken.
- De heibuis is bijzonder sterk. Grote dieptes zijn mogelijk en er bestaat geen risico voor paalbreuk. Bovendien is de buis minder gevoelig voor obstakels in de bodem.
- Lengtes tot 40 meter zijn realiseerbaar. De paaldiameter bedraagt 280 - 610 mm en de maximale schoorstand is 3:1.
